用途
该产品用于石油、化工等行业管路中，靠介质力开启关闭，作为阻止介质倒流之用。
执行标准
设计制造：GB/T 12235
连接法兰：GB/T9113
结构长度：GB/T12221
试验检验：GB/T26480
特点
1、结构简单，阀瓣铅直运动，本阀门适于安装在水平管道上。
2、密封面采用合金钢或硬质合金，密封副材料配对合理，使用寿命长。
3、阀瓣行程小，冲击力较小，但流阻系数较旋启式稍大。
主要性能参数和材料
型号 |
公称压力PN |
适用温度℃ |
适用介质 |
主要零件材料 |
||||
阀体 |
阀瓣 |
阀盖 |
密封面 |
垫片 |
||||
KFH41H/Y-16C~160C |
16-160 |
-29~425 |
|
WCB |
A105 |
WCB |
20Cr13 |
304+柔性石墨 |
KFH41H/Y-16I~160I |
-29~540 |
水、蒸汽等 |
15CrMo |
15CrMo |
15CrMo |
STL |
||
KFH41H/Y-16V~160V |
-29~560 |
水、蒸汽等 |
20CrMoV |
20CrMoV |
20CrMoV |
STL |
||
主要连接尺寸
型号 |
DN |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
KFH41H/Y-16 |
L |
-- |
- |
230 |
290 |
310 |
350 |
400 |
480 |
H |
- |
- |
115 |
140 |
170 |
200 |
230 |
255 |
|
型号 |
DN |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
KFH41H/Y-16 |
L |
600 |
650 |
750 |
850 |
950 |
1100 |
1150 |
|
H |
285 |
- |
- |
- |
- |
- |
- |
型号 |
DN |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
KFH41H/Y-25 |
L |
- |
- |
230 |
290 |
310 |
350 |
400 |
480 |
H |
- |
- |
115 |
140 |
170 |
200 |
235 |
262 |
|
型号 |
DN |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
KFH41H/Y-25 |
L |
600 |
650 |
750 |
850 |
950 |
- |
1150 |
|
H |
285 |
- |
- |
- |
- |
- |
- |
型号 |
DN |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
KFH41H/Y-40 |
L |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
|
H |
120 |
140
|
150 |
160 |
175 |
200 |
225 |
||
型号 |
DN |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
KFH41H/Y-40 |
L |
600 |
650 |
750 |
850 |
950 |
- |
||
H |
315 |
- |
- |
- |
- |
- |
- |
型号 |
DN |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
KFH41H/Y-64 |
L |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
550 |
H |
120 |
140 |
150 |
160 |
175 |
200 |
225 |
310 |
|
型号 |
DN |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
KFH41H/Y-64 |
L |
600 |
775 |
900 |
1025 |
1150 |
- |
- |
|
H |
350 |
- |
- |
- |
- |
- |
- |
型号 |
DN |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
KFH41H/Y-100 |
L |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
H |
140 |
155 |
170 |
190 |
235 |
265 |
310 |
350 |
|
型号 |
DN |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
KFH41H/Y-100 |
L |
600 |
- |
- |
- |
- |
- |
- |
|
H |
400 |
- |
- |
- |
- |
- |
- |
型号 |
DN |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
|
KFH41H/Y-160 |
L |
260 |
260 |
300 |
340 |
380 |
430 |
- |
|
H |

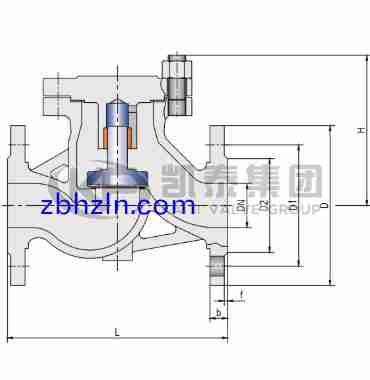

升降式止回阀结构图
