波纹管截止阀

波纹管截止阀KFWJ41H/Y

在线咨询发起询价销售热线:021-36160823

用途

该阀主要应用于石油化工行业中对外漏有严苛限制的管路,作为截断设备使用。例如输送高温、有毒、易燃易爆炸、强腐蚀性的高危介质管路。


执行标准

设计制造:JB/T11150

连接法兰:GB/T9113

结构长度:GB/T12221

试验检验:JB/T11150


特点

1、阀杆运动密封处采用双重的密封设计(波纹管+填料)。阀门中的金属波纹管,下端与阀杆焊接,上端与连接板焊接,因此将介质与填料隔绝,可以做到零泄漏。波纹管万一失效,阀杆填料又是一道密封屏障,所以有非常高的密封可靠性。

2、密封面堆焊合金钢或硬质合金,耐磨耐蚀,使用寿命长。

3、阀瓣采用锥形设计,密封副的接触处为环线形,密封性能更好。


主要性能参数和材料

型号

公称压力PN

适用温度℃

适用介质

主要零件材料

阀体、阀盖、阀瓣

阀杆

密封面

填料

填料

KFWJ41H-16C~40

16~40

≤425

易燃、易爆、有毒、强渗透性、放射性和贵重、高纯介质

碳钢

铬不锈钢

堆焊铬不锈钢

奥氏不锈钢

柔性石墨或夹不锈钢丝柔性石墨

KFWJ41Y-16P~40P

16~40

≤538

铬镍系不锈钢

铬镍钛不锈钢

堆焊硬质合金


主要连接尺寸

型号

DN

15

20

25

32

40

50

65

KFWJ41H-16C/P

L

130

150

160

180

200

230

290

H

305

308

335

348

386

    415

    468

    D

    95

    105

    115

    140

    150

    165

      185


      型号

      DN

      80

      100

      125

      150

      200

      250

      300

      KFWJ41H-16 C/P

      L

      310

      350

      400

      480

      600

      730

      850

      H

      495

      550

      593

      668

      815

      1030

      1130

      D

      200

      220

      250

      285

      340

      405

      460


      型号

      DN

      80

      100

      125

      150

      200

      250

      300

      KFWJ41H-25 C/P

      L

      310

      350

      400

      480

      600

      730

      850

      H

      495

      550

      605

      700

      821

      1075

      1220

      D

      200

      235

      270

      300

      360

      425

      485


      型号

      DN

      80

      100

      125

      150

      200

      250

      300

      KFWJ41H-40 C/P

      L

      310

      350

      400

      480

      -

      -

      -

      H

      495

      550

      593

      882

      -

      -

      -

      D

      200

      235

      270

      300

      -

      -

      -


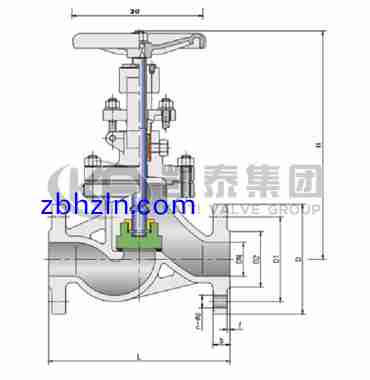

      波纹管截止阀结构图
