硬密封铸钢球阀

硬密封铸钢球阀KFQ41(7)H/Q41(7)Y

在线咨询发起询价销售热线:021-36160823

用途

该硬密封铸钢球阀产品用于多晶硅、煤化工、石油、电力、冶金等行业的高温或含颗粒管路的启闭。介质可以为水蒸汽、煤粉、粉料等。


执行标准

设计制造:GB/T 21385

连接法兰:GB/T 9113

结构长度:GB/T 12221

试验检验:GB/T13927


特点

1. 合金阀座,球面合金硬化,耐磨性好、耐高温。

2. 阀座密封面的刀刃设计,可刮除球体结垢。

3. DN≥200,为固定球设计。

4. 流体阻力小,使用寿命长。启闭方便迅速。

5. 防吹出的阀杆。

6. 有开关位置指示,锁定装置。


主要性能参数和材料

型号 公称压力PN 公称通径DN 适用温度 ℃ 适用 介质 主要零件材料
阀体 阀杆 阀座 球体 填料
KFQ41H-16C~63 16~63 15~200 -29~425 非腐蚀性 介质 碳钢 沉淀硬化钢 铬镍钢 铬镍钢 柔性石墨
KFQ41Y-16P~63P 16~63 15~200 -29~450 水气油等 含颗粒介质 珞钼钢 铬镍钢 铬镍钢 铬镍钢
KFQ41R-16R~63R 16~63 15~200 -29~450 水气油等 含颗粒介质 珞镍钼钢 铬镍 钼钢 铬镍 钼钢 铬镍 钼钢

主要连接尺寸

型号 尺寸 15 20 25 32 40 50 65 80 100 125 150 200
KFQ41H-16C KFQ41Y-16I KFQ41Y-16R L 130 130 140 165 165 203 222 241 305 356 394 457
H 105 105 112 115 132 140 159 173 238 324 346 433
W 160 160 230 230 400 400 400 650 830 830 830 1050
KFQ41H-25 KFQ41Y-25P KFQ41Y-25R L 130 130 140 165 165 216 241 283 305 381 403 502
H 105 105 112 115 132 140 159 173 238 324
346 433
W 230 230 400 400 400 650 650 830 830 1050 1050 1410
KFQ41H-40 KFQ41Y-40I KFQ41Y-40R L 130 150 160 180 200 230 290 310 350 400 480 600
H 105 105 112 115 132 140 159 173 238 324 346 433
W 230 400 400 400 650 650 830 830 1050 1050 1410 1600
KFQ41H-63 KFQ41Y-63P KFQ41Y-63R L 165 190 216 229 241 292 330 356 406
H 115 115 130 145 160 180 210 240 290
W 400 400 400 650 650 830 830 1050 1410

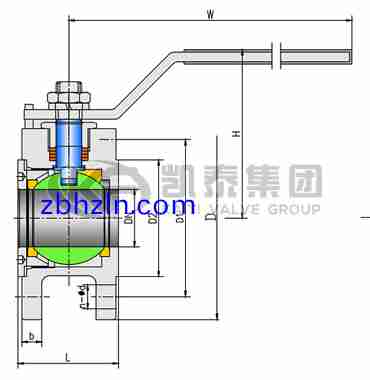

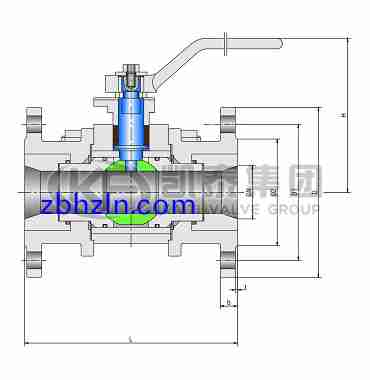

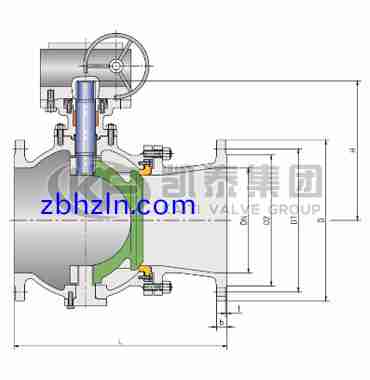

硬密封铸钢球阀结构图

硬密封铸钢球阀
